SMG818V5 Endüstriyel IP/MPLS Router
SMG818V5 Endüstriyel IP/MPLS Router
Simgenet SMG818V5, in-house developed SMGOS yazılımı ile çalışan modüler bir Endüstriyel IP/MPLS platformudur. 1G/10G/40G/100G arayüz desteği, gelişmiş routing ve MPLS servisleri, Segment Routing, MPLS-TE ve IEEE 1588v2 PTP zaman senkronizasyonu ile enerji, demiryolu, telekom ve ISP altyapıları için tasarlanmıştır.
Kritik Altyapılar İçin Modüler IP/MPLS Platformu
SMG818V5; enerji iletim sistemleri, demiryolu haberleşme altyapıları, telekom ve ISP omurgalarında uzun süreli ve kesintisiz işletim için tasarlanmış modüler bir IP/MPLS platformudur. Simgenet tarafından geliştirilen yerli SMGOS yazılım altyapısı ile çalışan bu platform; gelişmiş routing ve MPLS yetkinlikleri, IEEE 1588v2 PTP zaman senkronizasyonu desteği ve 1G–100G arası ölçeklenebilir donanım mimarisi ile kritik omurga senaryoları için mühendislik temelli bir çözüm sunar.
Yazılım ve donanımın birlikte geliştirildiği SMG818V5; edge, aggregation ve servis erişim katmanlarında yüksek süreklilik, hızlı yakınsama ve öngörülebilir performans hedefler.
Yerli SMGOS IP/MPLS Yazılım Altyapısı
SMG818V5 üzerinde çalışan SMGOS, Simgenet tarafından tamamen bünyesinde geliştirilen bir IP/MPLS yönlendirme işletim sistemidir.
- Üçüncü parti routing yazılımına bağımlılık yoktur
- Tam kontrol, özelleştirilebilirlik ve uzun vadeli sürdürülebilirlik sağlar
- Kritik altyapı ve servis sağlayıcı ağları için optimize edilmiş mimariye sahiptir
SMGOS, ağ topolojisinde meydana gelen değişimlere milisaniye seviyesinde tepki verecek şekilde tasarlanmıştır.
Protokol ve Servis Desteği
SMG818V5, SMGOS altyapısı sayesinde geniş bir protokol ve servis yelpazesi sunar:
- Routing: OSPFv2, OSPFv3, IS-IS, BGP (iBGP/eBGP/RR), BGP Add-Path, RIPv2
- MPLS: LDP, MPLS L3 VPN (RFC 4364), MPLS L2 VPN / EoMPLS, Segment Routing (SR-MPLS), MPLS-TE / RSVP-TE
- Katman 2: VLAN, Q-in-Q, LACP, STP/RSTP/MSTP, LLDP, VXLAN
- Servisler: QoS / Traffic Shaping, DHCP Server/Relay, NAT (SNAT/DNAT/PAT/VRF-aware), PPPoE
- VPN: IPsec VPN (Site-to-Site), OpenVPN, VRF
- Zaman: IEEE 1588 PTP v2, NTP / SNTP
- Yönetim: SNMP v2/v3, RADIUS (AAA), Syslog, SSH, NETCONF
- Yüksek Erişilebilirlik: BFD, Fast Convergence, ECMP
Modüler Donanım Mimarisi
SMG818V5, 2U rackmount form faktöründe 8 adet PCIe Gen5 x8 slot barındırır. Bu modüler yapı:
- 1G / 10G / 25G / 40G / 100G Ethernet kart kombinasyonları
- Fiber Ethernet kartları ile yapılandırılabilir slot mimarisi
- Uygulamaya özel port ve kart konfigürasyonları
Bu yapı, kapasite gereksinimlerinin zaman içinde değişebildiği kritik altyapılar için esnek bir tasarım sağlar.
Kontrol Düzlemi ve Sistem Kaynakları
- Çok çekirdekli Intel® Xeon® işlemci desteği (Xeon 5418Y)
- 256 GB'a kadar DDR5 ECC bellek (16x DDR5 4400/4800 ECC)
- Yoğun routing ve MPLS senaryoları için optimize edilmiş kontrol düzlemi
Bu mimari; yüksek BGP tablo boyutları, çoklu VRF senaryoları ve yoğun protokol yükleri altında kararlı işletim hedefler.
Endüstriyel Dayanım ve Saha Uygunluğu
- EMC Level 3 endüstriyel dayanım (TS/EN 61000-4 Level 3)
- Çalışma sıcaklığı: -20°C ~ +60°C
- Enerji, demiryolu ve endüstriyel tesis ortamlarına uygun tasarım
- 7/24 uzun süreli saha işletimi için optimize edilmiş yapı
- 2x 220 VAC, 250W yedekli güç kaynağı
Kullanım Alanları
- Demiryolu haberleşme altyapıları (GSM-R / FRMCS / ETCS tabanlı IP/MPLS taşıma)
- Enerji iletim ve trafo merkezleri (154/400kV)
- ISP ve Metro Ethernet omurgaları
- Telekom servis sağlayıcı ağlarında edge ve aggregation katmanları
- Kritik altyapı ve endüstriyel otomasyon ağları
Teknik Karşılaştırma Tablosu
| Özellik | SMG411 Edge Router |
SMG104 Aggregation |
SMG818V5 Endüstriyel |
SMG1000 Endüstriyel |
|---|---|---|---|---|
| DONANIM PLATFORMU | ||||
| İşletim Sistemi | SMGOS | SMGOS | SMGOS | SMGOS |
| Chipset / Platform | Intel | Intel C236 | Intel® C741 | ICX 4309Y |
| CPU | Intel | Intel Xeon E3-1200 v5 | Xeon 5418Y | Xeon ICX 4309Y |
| Bellek (RAM) | 16 GB | Maks. 64 GB DDR4 | 16x DDR5 ECC | 16x DDR5 ECC |
| Form Faktör | 1U Rackmount | 1U Rackmount | 2U Rackmount | 4U Rackmount |
| Boyutlar | N/A | 430×550×89 mm | 440×592×88 mm | N/A |
| Güç Kaynağı | 220 VAC, 250W | 220 VAC, 250W | 2x 220 VAC, 250W | 2x 220 VAC, 250W |
| Çalışma Sıcaklığı | -20°C ~ +60°C | -20°C ~ +60°C | -20°C ~ +60°C | -20°C ~ +60°C |
| EMC Sertifikasyon | CE, RoHS, TS/EN 61000-4 Level 3 | CE, RoHS, TS/EN 61000-4 Level 3 | TS/EN 61000-4 Level 3 | TS/EN 61000-4 Level 3 |
| GENİŞLEME & PORTLAR | ||||
| PCIe Slot | PCIe tabanlı | 4x PCIe Gen3 x8 | 8x PCIe Gen5 x8 | Model A: 1x / Model B: 2x PCIe Gen4 |
| Maks. Uplink Hızı | 10G | 100G | 100G | 200G |
| Maks. Ethernet Portları | Sabit konfigürasyon | 32x 1G / 8x 10G / 4x 25G | 64x 1G / 16x 10G / 8x 25G / 4x 100G | 80x 1G / 24x 10G / 8x 100G |
| Konsol / Yönetim | RS-232, USB, RJ45 Mgmt | RS-232, USB, RJ45 Mgmt | RS-232, USB, RJ45 Mgmt | RS-232, USB, RJ45 Mgmt |
| ROUTING & MPLS | ||||
| Statik Route / PBR | ✓ | ✓ | ✓ | ✓ |
| RIPv2 | ✓ | ✓ | ✓ | ✓ |
| OSPFv2 / OSPFv3 | ✓ | ✓ | ✓ | ✓ |
| IS-IS | ✓ | ✓ | ✓ | ✓ |
| BGP (iBGP / eBGP / RR) | ✓ | ✓ | ✓ | ✓ |
| BGP Add-Path | ✓ | ✓ | ✓ | ✓ |
| MPLS / LDP | ✓ | ✓ | ✓ | ✓ |
| MPLS L3 VPN (RFC 4364) | ✓ | ✓ | ✓ | ✓ |
| MPLS L2 VPN / EoMPLS | ✓ | ✓ | ✓ | ✓ |
| Segment Routing (SR-MPLS) | ✓ | ✓ | ✓ | ✓ |
| MPLS-TE / RSVP-TE | ✓ | ✓ | ✓ | ✓ |
| VRF | ✓ | ✓ | ✓ | ✓ |
| VXLAN | ✓ | ✓ | ✓ | ✓ |
| Fast Convergence / ECMP | ✓ | ✓ | ✓ | ✓ |
| BFD | ✓ | ✓ | ✓ | ✓ |
| SERVİSLER & GÜVENLİK | ||||
| QoS / Traffic Shaping | ✓ | ✓ | ✓ | ✓ |
| DHCP Server / Relay | ✓ | ✓ | ✓ | ✓ |
| NAT (SNAT/DNAT/PAT/VRF-aware) | ✓ | ✓ | ✓ | ✓ |
| IPsec VPN (Site-to-Site) | ✓ | ✓ | ✓ | ✓ |
| OpenVPN | ✓ | ✓ | ✓ | ✓ |
| PPPoE | ✓ | ✓ | ✓ | ✓ |
| IEEE 1588 PTP v2 | ✓ | ✓ | ✓ | ✓ |
| NTP / SNTP | ✓ | ✓ | ✓ | ✓ |
| SNMP v2/v3 | ✓ | ✓ | ✓ | ✓ |
| RADIUS (AAA) | ✓ | ✓ | ✓ | ✓ |
| Syslog | ✓ | ✓ | ✓ | ✓ |
Ne Zaman Hangi Modeli Seçmelisiniz?
Tüm modeller aynı SMGOS yazılımını ve aynı protokol setini çalıştırır. Model seçimi yazılım yeteneklerine değil; çevresel dayanıklılık ihtiyacına, port/uplink kapasitesine ve fiziksel alana göre yapılmalıdır.
Kriter 1: Çevresel Koşullar
| SMG411 / SMG104 | SMG818V5 / SMG1000 | |
|---|---|---|
| Ortam | Kontrollü oda, veri merkezi, klimalı kabin | Trafo merkezi, saha kabini, açık alan, raylı sistem istasyonu |
| Sıcaklık | -20°C ~ +60°C | -20°C ~ +60°C |
| EMC Seviyesi | TS/EN 61000-4 Level 3 | TS/EN 61000-4 Level 3 |
| Sonuç | Tüm modeller EMC Level 3 uyumlu | Tüm modeller EMC Level 3 uyumlu |
Kriter 2: Port / Uplink Kapasitesi
| SMG411 | SMG104 | SMG818V5 | SMG1000 | |
|---|---|---|---|---|
| PCIe Slot | Sınırlı | 4x Gen3 | 8x (Gen5) | Model A: 5× Gen4 / Model B: 10× Gen4 |
| Maks. Hız | 10G | 100G | 100G | 200G |
| Uygun Senaryo | Az port, düşük bant genişliği | Orta-yüksek port, çoklu uplink | Yüksek port yoğunluğu, çoklu kart | Yüksek port yoğunluğu, çoklu kart |
Kriter 3: Fiziksel Alan
| SMG411 | SMG104 | SMG818V5 | SMG1000 | |
|---|---|---|---|---|
| Form Faktör | 1U Rackmount | 1U Rackmount | 2U Rackmount | 4U Rackmount |
| Not | Dar kabin, sınırlı alan | Standart rack | Daha fazla kart kapasitesi | Daha fazla kart kapasitesi |
Dahili SIP Server (VoIP)
SMGOS işletim sistemi üzerinde çalışan Asterisk tabanlı dahili SIP Server sayesinde, router aynı zamanda temel bir IP telefon santrali olarak da görev yapabilir. Telefon santrali bulunmayan lokasyonlarda, ISP'den alınan SIP numaraları doğrudan router üzerine tanımlanarak VoIP haberleşme sağlanabilir.
- Sınırsız SIP Extension: İhtiyaca göre istenilen sayıda dahili hat tanımlanabilir
- ISP SIP Trunk Entegrasyonu: Servis sağlayıcıdan alınan SIP numaraları ile doğrudan entegre çalışır
- Temel PBX Fonksiyonları: Dahili arama, çağrı yönlendirme, çağrı planı (Dial Plan) desteği
- Yönetim: CLI üzerinden yapılandırma (Web arayüzü geliştirilmektedir)
| Donanım Platformu | |
|---|---|
| İşletim Sistemi | SMGOS (Simgenet in-house developed IP/MPLS NOS) |
| Form Faktörü | 2U Rackmount Endüstriyel Şasi |
| Boyutlar (G×D×Y) | 440 × 592 × 88 mm |
| İşlemci (CPU) | Intel® Xeon® Scalable (4. / 5. Nesil) |
| Bellek (RAM) | DDR5 ECC |
| Genişleme Mimarisi | PCIe Gen5 |
| Güç Kaynağı | Redundant güç kaynağı |

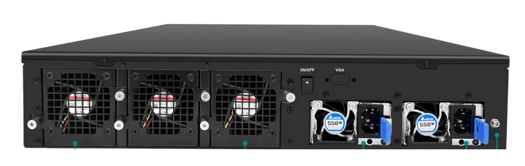

| Fan Sistemi | Hot-swap destekli akıllı fan modülleri (çalışma sırasında sök-tak) |
| Modüler Ethernet Kart Mimarisi | |
| Desteklenen Hızlar | 1G / 10G / 40G / 100G Ethernet modülleri |
| Arayüz Seçenekleri | SFP / SFP+ / QSFP+ / QSFP28 |
| Örnek Modüller | SMG3500PF-4SFP-M, SMG7100PF-4SFP+-M, SMG8100PF-2QSFP28-M |
| Routing Protokolleri | |
| Temel Routing | Static, Default, Policy-Based Routing (PBR), Route Redistribution |
| NAT | SNAT, DNAT, PAT, VRF-aware NAT |
| IGP | RIP v2, OSPFv2, OSPFv3, IS-IS (L1/L2), IS-IS Wide Metrics |
| BGP | iBGP/eBGP, Multipath, ECMP, Communities, Extended Communities, Add-Path, Flowspec, Graceful Restart/Shutdown |
| IP Adres Yönetimi | DHCP Server/Relay, VRF-aware, IPv4/IPv6 Dual-Stack, ARP, IPv6 ND |
| MPLS ve Gelişmiş MPLS | |
| MPLS Temel | IP MPLS, MPLS LDP, Label Push/Pop/Swap, PHP, TTL Propagation |
| MPLS VPN | L2VPN (VPWS, VPLS), L3VPN, VRF tabanlı MPLS servisleri |
| Segment Routing | SR-MPLS, TI-LFA, OSPFv2/IS-IS SR Extensions |
| Traffic Engineering | MPLS-TE, RSVP-TE, Constraint-based Path, Explicit/Dynamic LSP |
| Koruma / OAM | MPLS FRR (Facility Backup, One-to-One Backup), Y.1731, CFM |
| Hızlı Yakınsama ve Yedeklilik | |
| Fast Convergence | Milisaniye seviyesinde yeniden yönlendirme |
| ECMP | Equal-Cost Multi-Path trafik dağıtımı |
| BFD | Bidirectional Forwarding Detection |
| Zamanlayıcı Ayarları | Hello / Dead / Keepalive / Holdtime tuning |
| Zaman Senkronizasyonu | |
| PTP | IEEE 1588-2008 PTP v2 (Timing Consumer / Follower) |
| PTP Transport | UDP/IPv4 ve Layer 2, End-to-End (E2E) |
| NTP / SNTP | Desteklenir |
| Overlay ve Sanallaştırma | |
| VXLAN | Desteklenir — Overlay ağ mimarileri uyumu |
| Yönetim ve İzleme | |
| Yönetim Arayüzü | CLI (Cisco IOS benzeri komut satırı) |
| Yönetim | SNMP, Syslog, RADIUS (AAA) |
| İzleme | Performans, durum ve alarm izleme |
| VoIP / SIP Server | |
| SIP Server | Dahili Asterisk tabanlı SIP Server |
| SIP Extension | Sınırsız SIP dahili hat tanımlanabilir |
| SIP Trunk Entegrasyonu | ISP SIP numarası ile entegre çalışır |
| Temel PBX İşlevi | Dahili arama, çağrı yönlendirme, çağrı planı (Dial Plan) |
| SIP Sonlandırma | ISP’den alınan SIP hatları doğrudan router üzerinde sonlanır; ilave sonlandırma donanımı gerektirmez |
| PBX Yönlendirme | Mevcut müşteri PBX sistemine router üzerinden çağrı yönlendirme yapılabilir |
| Bağımsız PBX Modu | PBX bulunmayan lokasyonlarda temel IP santral olarak çalışır |
| Yönetim | CLI üzerinden yapılandırma (Web arayüzü geliştirilmektedir) |
| Çevresel Koşullar ve Sertifikalar | |
| Çalışma Sıcaklığı | -20°C ~ +60°C |
| Depolama Sıcaklığı | -40°C ~ +70°C |
| Bağıl Nem | %10 ~ %95 (yoğuşmasız / non-condensing) |
| EMC Emisyon | TS EN 55032:2015+A11:2020 (Sınıf A) |
| EMC Bağışıklık | TS EN 55035:2017+A11:2020 |
| ESD (IEC 61000-4-2) | Seviye 3 |
| Radyasyonlu RF (IEC 61000-4-3) | Seviye 3 |
| EFT/Burst (IEC 61000-4-4) | Seviye 3 |
| Surge (IEC 61000-4-5) | Seviye 3 |
| İletilen RF (IEC 61000-4-6) | Seviye 3 |
| Manyetik Alan (IEC 61000-4-8) | Seviye 3 |
| Gerilim Düşüşleri (IEC 61000-4-11) | Seviye 3 |
| Harmonik | TS EN IEC 61000-3-2:2019+A1:2021 |
| Flicker | TS EN 61000-3-3:2013+A2:2021 |
| LVD | TS EN 62368-1:2020+A11:2020 |
| RoHS | TS EN IEC 63000:2018 |
| AB Direktifleri | 2014/30/AB (EMC), 2014/35/AB (LVD), 2011/65/AB+2015/863/AB (RoHS) |
| Konumlandırma | |
| Hedef Segment | Endüstriyel, ağır saha, yüksek kapasite — Edge & Aggregation |
| Kullanım Alanları | Telekom/ISP, Enerji İletim (154/400 kV), Trafo Merkezleri, SCADA, Demiryolu (GSM-R/FRMCS/ETCS), Kritik Altyapı |
Detaylı teknik bilgi için ürüne ait datasheet veya kullanım kılavuzu dokümanlarını inceleyiniz.
