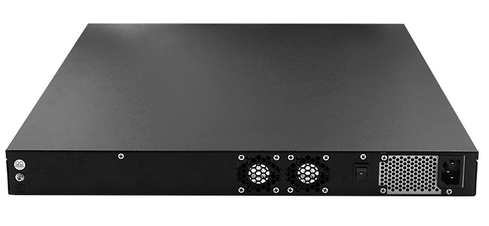

SMG104 IP/MPLS Router
SMG104 IP/MPLS Router
Simgenet SMG104, in-house developed SMGOS yazılımı üzerinde çalışan modüler bir IP/MPLS router platformudur. Segment Routing, MPLS-TE, BGP ve IEEE 1588 PTP v2 desteği ile telekom, ISP ve kritik altyapı ağları için tasarlanmıştır.
Servis Sağlayıcı ve Kritik Altyapılar İçin Modüler IP/MPLS Platformu
SMG104, Simgenet mühendisleri tarafından sıfırdan tasarlanan SMGOS üzerine inşa edilmiştir. Üçüncü parti router yazılımı kullanılmaz; protokol davranışı, CLI çıktıları ve servis mantığının tamamı Simgenet kontrolündedir. Bu yapı; özelleştirme, hızlı güncelleme ve yerel teknik destek imkânı sağlar.
Cisco IOS benzeri CLI yapısı sayesinde mevcut ağ ekipleri ek eğitim almadan platforma hâkim olabilir. Web tabanlı yönetim arayüzü üzerinden de tam yapılandırma desteği sunulmaktadır.
Yerli SMGOS IP/MPLS Yazılım Altyapısı
SMG104 üzerinde çalışan SMGOS, Simgenet tarafından tamamen bünyesinde geliştirilen bir IP/MPLS yönlendirme işletim sistemidir.
- Üçüncü parti routing yazılımına bağımlılık yoktur
- Tam kontrol, özelleştirilebilirlik ve uzun vadeli sürdürülebilirlik sağlar
- Kritik altyapı ve servis sağlayıcı ağları için optimize edilmiş mimariye sahiptir
SMGOS, ağ topolojisinde meydana gelen değişimlere milisaniye seviyesinde tepki verecek şekilde tasarlanmıştır.
Protokol ve Servis Desteği
SMG104, SMGOS altyapısı sayesinde geniş bir protokol ve servis yelpazesi sunar:
- Routing: OSPFv2, OSPFv3, IS-IS, BGP (iBGP/eBGP/RR), BGP Add-Path, RIPv2
- MPLS: LDP, MPLS L3 VPN (RFC 4364), MPLS L2 VPN / EoMPLS, Segment Routing (SR-MPLS), MPLS-TE / RSVP-TE
- Katman 2: VLAN, Q-in-Q, LACP, STP/RSTP/MSTP, LLDP, VXLAN
- Servisler: QoS / Traffic Shaping, DHCP Server/Relay, NAT (SNAT/DNAT/PAT/VRF-aware), PPPoE
- VPN: IPsec VPN (Site-to-Site), OpenVPN, VRF
- Zaman: IEEE 1588 PTP v2, NTP / SNTP
- Yönetim: SNMP v2/v3, RADIUS (AAA), Syslog, SSH, NETCONF
- Yüksek Erişilebilirlik: BFD, Fast Convergence, ECMP
Modüler Donanım Mimarisi
SMG104, 1U rackmount form faktöründe 4 adet PCIe Gen3 x8 slot barındırır. Bu modüler yapı:
- 1G / 10G / 25G / 40G / 100G Ethernet kart kombinasyonları
- Fiber ve bakır Ethernet kartları ile yapılandırılabilir slot mimarisi
- Uygulamaya özel port ve kart konfigürasyonları
Bu yapı, kapasite gereksinimlerinin zaman içinde değişebildiği servis sağlayıcı ve kritik altyapılar için esnek bir tasarım sağlar.
Kontrol Düzlemi ve Sistem Kaynakları
- Intel® Xeon® E3-1200 v5 serisi işlemci
- 64 GB'a kadar DDR4 bellek (4× DDR4-2133 MHz DIMM)
- Yoğun routing ve MPLS senaryoları için optimize edilmiş kontrol düzlemi
Endüstriyel Dayanım ve Saha Uygunluğu
- EMC Level 3 endüstriyel dayanım (TS/EN 61000-4 Level 3)
- Çalışma sıcaklığı: -20°C ~ +60°C
- CE (EMC/LVD), RoHS sertifikaları
- 220 VAC, 250W Endüstriyel PSU
- 1U Rackmount, 19 inç standart raf — 430 × 550 × 89 mm / 20 kg
- Konsol / Yönetim: RS-232, USB, RJ45 Mgmt
Ethernet Kart Seçenekleri
Her PCIe Gen3 x8 yuvası bağımsız olarak farklı hız ve arayüz tipinde kart kabul eder. Aynı platform üzerinde 1G, 10G, 40G ve 100G kartlar bir arada kullanılabilir.
| Model | Port Yapısı | Hız | Açıklama |
|---|---|---|---|
| SMG3500PF-8SFP-M | 8× SFP | 1G | Fiber, standart |
| SMG3500PF-4SFP-M | 4× SFP | 1G | Fiber, standart |
| SMG3500PT-8T-M | 8× RJ45 | 1G | Bakır, standart |
| SMG3500BP-8T-M | 8× RJ45 | 1G | Bakır, Bypass |
| SMG3501PT-4T-M | 4× RJ45 | 1G | Bakır, standart |
| SMG3501BP-4T-M | 4× RJ45 | 1G | Bakır, Bypass |
| SMG5991PF-2SFP-M | 2× SFP+ | 10G | Fiber |
| SMG7100PF-2QSFP-M | 2× QSFP+ | 40G | Fiber |
| SMG8100PF-2QSFP-M | 2× QSFP+ | 100G | Fiber * |
* 100G kart desteklenir. Eşzamanlı maksimum throughput, PCIe Gen3 backplane kapasitesi ile sınırlıdır (slot başı ~126 Gbps Full-Duplex teorik).
Maksimum Port Kapasitesi: 32× 1G / 8× 10G / 4× 25G / 4× 100G (konfigürasyona bağlı)
Kullanım Alanları
- Telekom & ISP — Edge / aggregation düğümü, Metro Ethernet omurgası, PE/PEN rollerinde servis sağlayıcı altyapısı
- Enerji İletim (154/400 kV) — TEİAŞ RTU haberleşme ağları, SCADA IP/MPLS taşıması
- Trafo Merkezleri (TM) — 154/400 kV TM'ler arası IP/MPLS haberleşme altyapısı
- Demiryolu — GSM-R, FRMCS ve ETCS tabanlı demiryolu sistemleri için IP/MPLS taşıma altyapısı
- SCADA & Endüstriyel — Endüstriyel otomasyon ağ omurgası, SCADA uzak erişim altyapısı
- Kamu & Kritik Altyapı — Güvenli haberleşme ağları, ulusal kritik altyapı projeleri
- Veri Merkezi Edge — DC edge, WAN aggregation, kurumsal ağ çıkışı
Tüm Simgenet router platformları TS/EN 61000-4 Level 3 endüstriyel EMC dayanımına ve -20°C ~ +60°C genişletilmiş çalışma sıcaklığı aralığına sahiptir.
Teknik Karşılaştırma Tablosu
| Özellik | SMG411 Edge Router |
SMG104 Aggregation |
SMG818V5 Endüstriyel |
SMG1000 Endüstriyel |
|---|---|---|---|---|
| DONANIM PLATFORMU | ||||
| İşletim Sistemi | SMGOS | SMGOS | SMGOS | SMGOS |
| Chipset / Platform | Intel | Intel C236 | Intel® C741 | ICX 4309Y |
| CPU | Intel | Intel Xeon E3-1200 v5 | Xeon 5418Y | Xeon ICX 4309Y |
| Bellek (RAM) | 16 GB | Maks. 64 GB DDR4 | 16x DDR5 ECC | 16x DDR5 ECC |
| Form Faktör | 1U Rackmount | 1U Rackmount | 2U Rackmount | 4U Rackmount |
| Boyutlar | N/A | 430×550×89 mm | 440×592×88 mm | N/A |
| Güç Kaynağı | 220 VAC, 250W | 220 VAC, 250W | 2x 220 VAC, 250W | 2x 220 VAC, 250W |
| Çalışma Sıcaklığı | -20°C ~ +60°C | -20°C ~ +60°C | -20°C ~ +60°C | -20°C ~ +60°C |
| EMC Sertifikasyon | CE, RoHS, TS/EN 61000-4 Level 3 | CE, RoHS, TS/EN 61000-4 Level 3 | TS/EN 61000-4 Level 3 | TS/EN 61000-4 Level 3 |
| GENİŞLEME & PORTLAR | ||||
| PCIe Slot | PCIe tabanlı | 4x PCIe Gen3 x8 | 8x PCIe Gen5 x8 | Model A: 1x / Model B: 2x PCIe Gen4 |
| Maks. Uplink Hızı | 10G | 100G | 100G | 200G |
| Maks. Ethernet Portları | Sabit konfigürasyon | 32x 1G / 8x 10G / 4x 25G | 64x 1G / 16x 10G / 8x 25G / 4x 100G | 80x 1G / 24x 10G / 8x 100G |
| Konsol / Yönetim | RS-232, USB, RJ45 Mgmt | RS-232, USB, RJ45 Mgmt | RS-232, USB, RJ45 Mgmt | RS-232, USB, RJ45 Mgmt |
| ROUTING & MPLS | ||||
| Statik Route / PBR | ✓ | ✓ | ✓ | ✓ |
| RIPv2 | ✓ | ✓ | ✓ | ✓ |
| OSPFv2 / OSPFv3 | ✓ | ✓ | ✓ | ✓ |
| IS-IS | ✓ | ✓ | ✓ | ✓ |
| BGP (iBGP / eBGP / RR) | ✓ | ✓ | ✓ | ✓ |
| BGP Add-Path | ✓ | ✓ | ✓ | ✓ |
| MPLS / LDP | ✓ | ✓ | ✓ | ✓ |
| MPLS L3 VPN (RFC 4364) | ✓ | ✓ | ✓ | ✓ |
| MPLS L2 VPN / EoMPLS | ✓ | ✓ | ✓ | ✓ |
| Segment Routing (SR-MPLS) | ✓ | ✓ | ✓ | ✓ |
| MPLS-TE / RSVP-TE | ✓ | ✓ | ✓ | ✓ |
| VRF | ✓ | ✓ | ✓ | ✓ |
| VXLAN | ✓ | ✓ | ✓ | ✓ |
| Fast Convergence / ECMP | ✓ | ✓ | ✓ | ✓ |
| BFD | ✓ | ✓ | ✓ | ✓ |
| SERVİSLER & GÜVENLİK | ||||
| QoS / Traffic Shaping | ✓ | ✓ | ✓ | ✓ |
| DHCP Server / Relay | ✓ | ✓ | ✓ | ✓ |
| NAT (SNAT/DNAT/PAT/VRF-aware) | ✓ | ✓ | ✓ | ✓ |
| IPsec VPN (Site-to-Site) | ✓ | ✓ | ✓ | ✓ |
| OpenVPN | ✓ | ✓ | ✓ | ✓ |
| PPPoE | ✓ | ✓ | ✓ | ✓ |
| IEEE 1588 PTP v2 | ✓ | ✓ | ✓ | ✓ |
| NTP / SNTP | ✓ | ✓ | ✓ | ✓ |
| SNMP v2/v3 | ✓ | ✓ | ✓ | ✓ |
| RADIUS (AAA) | ✓ | ✓ | ✓ | ✓ |
| Syslog | ✓ | ✓ | ✓ | ✓ |
Ne Zaman Hangi Modeli Seçmelisiniz?
Tüm modeller aynı SMGOS yazılımını ve aynı protokol setini çalıştırır. Model seçimi yazılım yeteneklerine değil; çevresel dayanıklılık ihtiyacına, port/uplink kapasitesine ve fiziksel alana göre yapılmalıdır.
Kriter 1: Çevresel Koşullar
| SMG411 / SMG104 | SMG818V5 / SMG1000 | |
|---|---|---|
| Ortam | Kontrollü oda, veri merkezi, klimalı kabin | Trafo merkezi, saha kabini, açık alan, raylı sistem istasyonu |
| Sıcaklık | -20°C ~ +60°C | -20°C ~ +60°C |
| EMC Seviyesi | TS/EN 61000-4 Level 3 | TS/EN 61000-4 Level 3 |
| Sonuç | Tüm modeller EMC Level 3 uyumlu | Tüm modeller EMC Level 3 uyumlu |
Kriter 2: Port / Uplink Kapasitesi
| SMG411 | SMG104 | SMG818V5 | SMG1000 | |
|---|---|---|---|---|
| PCIe Slot | Sınırlı | 4x Gen3 | 8x (Gen5) | Model A: 5× Gen4 / Model B: 10× Gen4 |
| Maks. Hız | 10G | 100G | 100G | 200G |
| Uygun Senaryo | Az port, düşük bant genişliği | Orta-yüksek port, çoklu uplink | Yüksek port yoğunluğu, çoklu kart | Yüksek port yoğunluğu, çoklu kart |
Kriter 3: Fiziksel Alan
| SMG411 | SMG104 | SMG818V5 | SMG1000 | |
|---|---|---|---|---|
| Form Faktör | 1U Rackmount | 1U Rackmount | 2U Rackmount | 4U Rackmount |
| Not | Dar kabin, sınırlı alan | Standart rack | Daha fazla kart kapasitesi | Daha fazla kart kapasitesi |
Dahili SIP Server (VoIP)
SMGOS işletim sistemi üzerinde çalışan Asterisk tabanlı dahili SIP Server sayesinde, router aynı zamanda temel bir IP telefon santrali olarak da görev yapabilir. Telefon santrali bulunmayan lokasyonlarda, ISP'den alınan SIP numaraları doğrudan router üzerine tanımlanarak VoIP haberleşme sağlanabilir.
- Sınırsız SIP Extension: İhtiyaca göre istenilen sayıda dahili hat tanımlanabilir
- ISP SIP Trunk Entegrasyonu: Servis sağlayıcıdan alınan SIP numaraları ile doğrudan entegre çalışır
- Temel PBX Fonksiyonları: Dahili arama, çağrı yönlendirme, çağrı planı (Dial Plan) desteği
- Yönetim: CLI üzerinden yapılandırma (Web arayüzü geliştirilmektedir)
| Donanım Platformu | |
|---|---|
| İşletim Sistemi | SMGOS (Simgenet in-house developed IP/MPLS NOS) |
| Form Faktörü | 1U Rackmount |
| Platform / Chipset | Intel® C236 |
| İşlemci (CPU) | Intel® Xeon® E3-1200 v5 serisi |
| Bellek (RAM) | 4 × DDR4 DIMM, DDR4-2133 MHz, toplam 64 GB'a kadar |
| Genişleme Mimarisi | 4 × PCIe Gen3 x8 |
| Güç Kaynağı | 1 × 220 VAC sunucu sınıfı güç kaynağı (endüstriyel tip), 250 W |
| Backplane Kapasitesi (Teorik, PCIe Tabanlı) | |
| Slot Başına Teorik (FD) | ≈ 126 Gbps |
| Toplam Teorik Backplane (FD) | ≈ 504 Gbps |
| Not | Teorik değerler performans taahhüdü değildir; paket boyutu ve servis yüküne bağlıdır. |
| Modüler Ethernet Kart Mimarisi | |
| Desteklenen Hızlar | 1G / 10G / 40G / 100G Ethernet modülleri |
| Arayüz Seçenekleri | SFP / SFP+ / QSFP+ / QSFP28 |
| Örnek Modüller | SMG3500PF-4SFP-M, SMG7100PF-4SFP+-M, SMG8100PF-2QSFP28-M |
| Routing Protokolleri | |
| Temel Routing | Static, Default, Policy-Based Routing (PBR), Route Redistribution |
| NAT | SNAT, DNAT, PAT, VRF-aware NAT |
| IGP | RIP v2, OSPFv2, OSPFv3, IS-IS (L1/L2), IS-IS Wide Metrics |
| BGP | iBGP/eBGP, Multipath, ECMP, Communities, Extended Communities, Add-Path, Flowspec, Graceful Restart/Shutdown |
| IP Adres Yönetimi | DHCP Server/Relay, VRF-aware, IPv4/IPv6 Dual-Stack, ARP, IPv6 ND |
| MPLS ve Gelişmiş MPLS | |
| MPLS Temel | IP MPLS, MPLS LDP, Label Push/Pop/Swap, PHP, TTL Propagation |
| MPLS VPN | L2VPN (VPWS, VPLS), L3VPN, VRF tabanlı MPLS servisleri |
| Segment Routing | SR-MPLS, TI-LFA, OSPFv2/IS-IS SR Extensions |
| Traffic Engineering | MPLS-TE, RSVP-TE, Constraint-based Path, Explicit/Dynamic LSP |
| Koruma / OAM | MPLS FRR (Facility Backup, One-to-One Backup), Y.1731, CFM |
| Hızlı Yakınsama ve Yedeklilik | |
| Fast Convergence | Milisaniye seviyesinde yeniden yönlendirme |
| ECMP | Equal-Cost Multi-Path trafik dağıtımı |
| BFD | Bidirectional Forwarding Detection |
| Zaman Senkronizasyonu | |
| PTP | IEEE 1588-2008 PTP v2 (Timing Consumer / Follower) |
| PTP Transport | UDP/IPv4 ve Layer 2, End-to-End (E2E) |
| NTP / SNTP | Desteklenir |
| Ağ Yönetimi, İzleme ve Güvenlik | |
| Yönetim Arayüzü | CLI (Cisco IOS benzeri komut satırı) |
| Yönetim | SNMP, Syslog, RADIUS (AAA) |
| Güvenlik | ACL (IPv4/IPv6), QoS/DiffServ (DSCP, policing, shaping), LLDP, LACP (802.3ad) |
| Overlay ve Sanallaştırma | |
| VXLAN | Desteklenir — Overlay ağ mimarileri uyumu |
| VoIP / SIP Server | |
| SIP Server | Dahili Asterisk tabanlı SIP Server |
| SIP Extension | Sınırsız SIP dahili hat tanımlanabilir |
| SIP Trunk Entegrasyonu | ISP SIP numarası ile entegre çalışır |
| Temel PBX İşlevi | Dahili arama, çağrı yönlendirme, çağrı planı (Dial Plan) |
| SIP Sonlandırma | ISP’den alınan SIP hatları doğrudan router üzerinde sonlanır; ilave sonlandırma donanımı gerektirmez |
| PBX Yönlendirme | Mevcut müşteri PBX sistemine router üzerinden çağrı yönlendirme yapılabilir |
| Bağımsız PBX Modu | PBX bulunmayan lokasyonlarda temel IP santral olarak çalışır |
| Yönetim | CLI üzerinden yapılandırma (Web arayüzü geliştirilmektedir) |
| Çevresel Koşullar ve Sertifikalar | |
| Çalışma Sıcaklığı | -20°C ~ +60°C |
| Depolama Sıcaklığı | -20°C ~ +75°C |
| Bağıl Nem | %10 ~ %95 (yoğuşmasız / non-condensing) |
| EMC Emisyon | TS EN 55032:2015+A11:2020 (Sınıf A) |
| EMC Bağışıklık | TS EN 55035:2017+A11:2020 |
| ESD (IEC 61000-4-2) | Seviye 3 |
| Radyasyonlu RF (IEC 61000-4-3) | Seviye 3 |
| EFT/Burst (IEC 61000-4-4) | Seviye 3 |
| Surge (IEC 61000-4-5) | Seviye 3 |
| İletilen RF (IEC 61000-4-6) | Seviye 3 |
| Manyetik Alan (IEC 61000-4-8) | Seviye 3 |
| Gerilim Düşüşleri (IEC 61000-4-11) | Seviye 3 |
| Harmonik | TS EN IEC 61000-3-2:2019+A1:2021 |
| Flicker | TS EN 61000-3-3:2013+A2:2021 |
| LVD | TS EN 62368-1:2020+A11:2020 |
| RoHS | TS EN IEC 63000:2018 |
| AB Direktifleri | 2014/30/AB (EMC), 2014/35/AB (LVD), 2011/65/AB+2015/863/AB (RoHS) |
| Konumlandırma | |
| Hedef Segment | 1U kompakt IP/MPLS Router — Edge & Aggregation |
| Kullanım Alanları | Telekom/ISP, Enerji İletim (154/400 kV), Trafo Merkezleri, SCADA, Demiryolu (GSM-R/FRMCS/ETCS), Kritik Altyapı |
Detaylı teknik bilgi için ürüne ait datasheet veya kullanım kılavuzu dokümanlarını inceleyiniz.
