Simgenet IP/MPLS Router

SMG1000 Endüstriyel IP/MPLS Router

Simgenet SMG1000, in-house developed SMGOS işletim sistemi üzerinde çalışan, TS/EN 61000-4 Level 3 EMC sertifikalı, 4U rackmount endüstriyel IP/MPLS router ailesidir. Model A ve Model B varyantlarıyla 100G–200G uplink kapasitesi sunar. Enerji, demiryolu, telekom ve ISP backbone ağları için tasarlanmıştır.

Yüksek Kapasiteli Endüstriyel IP/MPLS Platformu

Simgenet SMG1000, SMGOS (Simgenet yerli ağ işletim sistemi) üzerinde çalışan, Cisco IOS benzeri CLI tabanlı yönetim arayüzüne sahip endüstriyel sınıf bir IP/MPLS router ailesidir. Tüm Simgenet MPLS router platformlarıyla aynı yazılım mimarisini ve protokol setini paylaşır; model seçimi tamamen donanım kapasitesine, port yoğunluğuna ve çevresel koşullara bağlıdır.

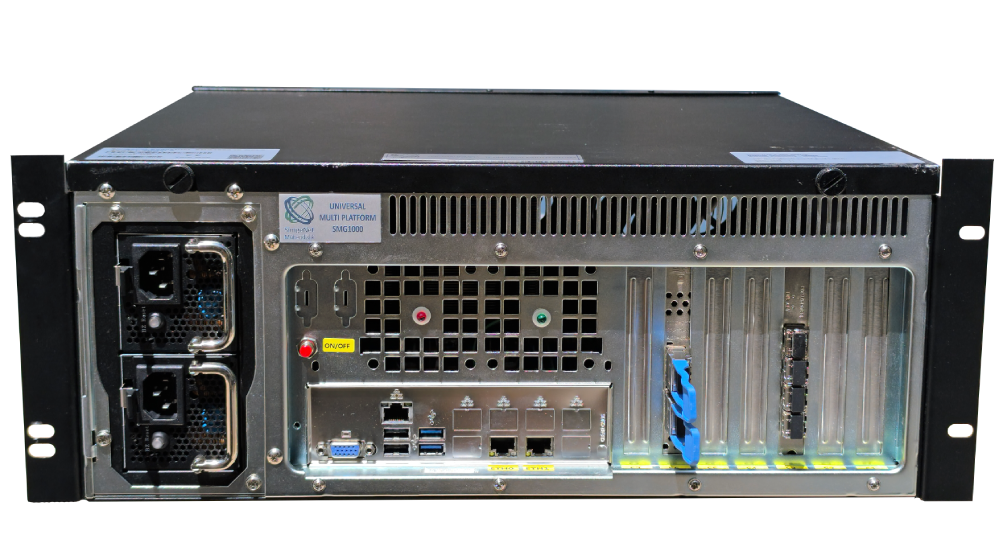

SMG1000, 4U rackmount 19" form faktöründe tasarlanmıştır. Çift yedekli güç kaynağı (2× 220 VAC), –20°C ile +60°C genişletilmiş çalışma sıcaklığı aralığı ve TS/EN 61000-4 Level 3 (ağır endüstriyel) EMC sertifikası ile trafo merkezleri, enerji santralleri, demiryolu istasyonları, saha kabinleri ve kontrollü ortam dışındaki tüm endüstriyel tesislerde güvenle kullanılabilir.

Yerli SMGOS IP/MPLS Yazılım Altyapısı

SMG1000 üzerinde çalışan SMGOS, Simgenet tarafından tamamen bünyesinde geliştirilen bir IP/MPLS yönlendirme işletim sistemidir.

Üçüncü parti routing yazılımına bağımlılık yoktur
Tam kontrol, özelleştirilebilirlik ve uzun vadeli sürdürülebilirlik sağlar
Kritik altyapı ve servis sağlayıcı ağları için optimize edilmiş mimariye sahiptir

Donanım Varyantları

SMG1000, aynı yazılım ve protokol yeteneklerini sunan iki donanım varyantına sahiptir. Fark yalnızca PCIe slot konfigürasyonu ve desteklenen maksimum uplink hızıdır:

Özellik	Model A	Model B
PCIe Slot Sayısı	5× PCIe 4.0 x16	10× PCIe 4.0 x16
Maksimum Uplink	100G (QSFP28)	200G (QSFP56)
İşlemci	Xeon ICX 4309Y 2P 8C/2.8G	Xeon ICX 4309Y 2P 8C/2.8G
Bellek	16× DDR5 4400/4800 ECC	16× DDR5 4400/4800 ECC
Form Faktör	4U Rackmount 19"	4U Rackmount 19"
Güç Kaynağı	2× 220 VAC, yedekli	2× 220 VAC, yedekli

Her iki varyant da aynı SMGOS yazılımını çalıştırır; servis, protokol ve CLI yetenekleri arasında hiçbir fark yoktur.

Protokol ve Servis Desteği

SMG1000, SMGOS altyapısı sayesinde geniş bir protokol ve servis yelpazesi sunar:

Kategori	Desteklenen Protokoller
Routing	OSPFv2, OSPFv3, IS-IS, BGP (iBGP/eBGP/RR), BGP Add-Path, RIPv2
MPLS	LDP, MPLS L3 VPN (RFC 4364), MPLS L2 VPN / EoMPLS, Segment Routing (SR-MPLS), MPLS-TE / RSVP-TE
Katman 2	VLAN, Q-in-Q, LACP, STP/RSTP/MSTP, LLDP, VXLAN
Servisler	QoS / Traffic Shaping, DHCP Server/Relay, NAT (SNAT/DNAT/PAT/VRF-aware), PPPoE
VPN	IPsec VPN (Site-to-Site), OpenVPN, VRF
Zaman Senkronizasyonu	IEEE 1588 PTP v2, NTP / SNTP
Yönetim	SNMP v2/v3, RADIUS (AAA), Syslog, SSH, NETCONF, NetFlow
Yüksek Erişilebilirlik	BFD, Fast Convergence, ECMP

Ethernet Kart Seçenekleri

SMG1000, PCIe tabanlı modüler mimari sayesinde geniş bir Ethernet kart yelpazesi destekler:

Kart Tipi	Hız	Port Seçenekleri	Konnektör
RJ45 Ethernet	1G	2 / 4 / 8 port	RJ45
SFP Ethernet	1G	2 / 4 / 8 port	SFP
SFP+ Ethernet	10G	2 / 4 port	SFP+
SFP28 Ethernet	25G	2 / 4 port	SFP28
QSFP+ Ethernet	40G	2 port	QSFP+
QSFP28 Ethernet	100G	2 port	QSFP28
QSFP56 Ethernet	200G	ConnectX-6 DX	QSFP56
E1 G.703	2 Mbps	2 / 4 / 8 / 16 port	BNC / RJ45
Seri Port	RS-232/422/485	4 / 8 / 16 port	DB9 / DB25

Ethernet kartları Intel ve NVIDIA (Mellanox) chipsetleri üzerinde çalışır; TCP/IP offloading, RDMA (RoCE), SR-IOV ve DPDK desteği ile düşük gecikme ve yüksek verimlilik sağlar.

Fiber SFP modülleri ile 10–120 km mesafelerde çalışılabilir; optik booster (EDFA) ile 400 km'ye kadar uzatılabilir.

Maksimum Port Kapasitesi: 80× 1G / 24× 10G / 8× 100G (konfigürasyona bağlı)

Konsol / Yönetim: RS-232, USB, RJ45 Mgmt

Endüstriyel Dayanım ve Sertifikalar

Özellik	Değer
EMC Dayanım	Level 3 endüstriyel (TS/EN 61000-4 Level 3), EN 55032/35
Çalışma Sıcaklığı	–20°C ~ +60°C
Güvenlik	CE (LVD 2014/35/EU + EMC 2014/30/EU), IEC 62368-1
Yerli Malı Belgesi	Yerli katkı oranı %95,13 (TOBB onaylı)
Test Laboratuvarı	ELDAŞ (TÜRKAK akrediteli)

Kullanım Alanları

Sektör / Alan	Uygulama
Enerji	İletim ve dağıtım merkezleri (154/400 kV TM)
Demiryolu	Omurga haberleşme altyapıları
Telekom	Metro Ethernet omurgaları
ISP	Servis sağlayıcı altyapıları
Veri Merkezi	Datacenter interconnect
Endüstriyel	Tesis haberleşme sistemleri
Kurumsal	Kampüs ve WAN omurgaları

Diğer Markalarla Uyumluluk

Simgenet IP/MPLS routerlar, standart yönlendirme protokolleri (BGP, OSPF, IS-IS, MPLS/LDP) aracılığıyla Cisco, Huawei, Juniper, Nokia ve diğer üreticilerin cihazlarıyla point-to-point veya point-to-multipoint olarak sorunsuz çalışabilir.

Teknik Karşılaştırma Tablosu

Özellik	SMG411 Edge Router	SMG104 Aggregation	SMG818V5 Endüstriyel	SMG1000 Endüstriyel
DONANIM PLATFORMU
İşletim Sistemi	SMGOS	SMGOS	SMGOS	SMGOS
Chipset / Platform	Intel	Intel C236	Intel® C741	ICX 4309Y
CPU	Intel	Intel Xeon E3-1200 v5	Xeon 5418Y	Xeon ICX 4309Y
Bellek (RAM)	16 GB	Maks. 64 GB DDR4	16x DDR5 ECC	16x DDR5 ECC
Form Faktör	1U Rackmount	1U Rackmount	2U Rackmount	4U Rackmount
Boyutlar	N/A	430×550×89 mm	440×592×88 mm	N/A
Güç Kaynağı	220 VAC, 250W	220 VAC, 250W	2x 220 VAC, 250W	2x 220 VAC, 250W
Çalışma Sıcaklığı	-20°C ~ +60°C	-20°C ~ +60°C	-20°C ~ +60°C	-20°C ~ +60°C
EMC Sertifikasyon	CE, RoHS, TS/EN 61000-4 Level 3	CE, RoHS, TS/EN 61000-4 Level 3	TS/EN 61000-4 Level 3	TS/EN 61000-4 Level 3
GENİŞLEME & PORTLAR
PCIe Slot	PCIe tabanlı	4x PCIe Gen3 x8	8x PCIe Gen5 x8	Model A: 1x / Model B: 2x PCIe Gen4
Maks. Uplink Hızı	10G	100G	100G	200G
Maks. Ethernet Portları	Sabit konfigürasyon	32x 1G / 8x 10G / 4x 25G	64x 1G / 16x 10G / 8x 25G / 4x 100G	80x 1G / 24x 10G / 8x 100G
Konsol / Yönetim	RS-232, USB, RJ45 Mgmt	RS-232, USB, RJ45 Mgmt	RS-232, USB, RJ45 Mgmt	RS-232, USB, RJ45 Mgmt
ROUTING & MPLS
Statik Route / PBR	✓	✓	✓	✓
RIPv2	✓	✓	✓	✓
OSPFv2 / OSPFv3	✓	✓	✓	✓
IS-IS	✓	✓	✓	✓
BGP (iBGP / eBGP / RR)	✓	✓	✓	✓
BGP Add-Path	✓	✓	✓	✓
MPLS / LDP	✓	✓	✓	✓
MPLS L3 VPN (RFC 4364)	✓	✓	✓	✓
MPLS L2 VPN / EoMPLS	✓	✓	✓	✓
Segment Routing (SR-MPLS)	✓	✓	✓	✓
MPLS-TE / RSVP-TE	✓	✓	✓	✓
VRF	✓	✓	✓	✓
VXLAN	✓	✓	✓	✓
Fast Convergence / ECMP	✓	✓	✓	✓
BFD	✓	✓	✓	✓
SERVİSLER & GÜVENLİK
QoS / Traffic Shaping	✓	✓	✓	✓
DHCP Server / Relay	✓	✓	✓	✓
NAT (SNAT/DNAT/PAT/VRF-aware)	✓	✓	✓	✓
IPsec VPN (Site-to-Site)	✓	✓	✓	✓
OpenVPN	✓	✓	✓	✓
PPPoE	✓	✓	✓	✓
IEEE 1588 PTP v2	✓	✓	✓	✓
NTP / SNTP	✓	✓	✓	✓
SNMP v2/v3	✓	✓	✓	✓
RADIUS (AAA)	✓	✓	✓	✓
Syslog	✓	✓	✓	✓

Ne Zaman Hangi Modeli Seçmelisiniz?

Tüm modeller aynı SMGOS yazılımını ve aynı protokol setini çalıştırır. Model seçimi yazılım yeteneklerine değil; çevresel dayanıklılık ihtiyacına, port/uplink kapasitesine ve fiziksel alana göre yapılmalıdır.

Kriter 1: Çevresel Koşullar

	SMG411 / SMG104	SMG818V5 / SMG1000
Ortam	Kontrollü oda, veri merkezi, klimalı kabin	Trafo merkezi, saha kabini, açık alan, raylı sistem istasyonu
Sıcaklık	-20°C ~ +60°C	-20°C ~ +60°C
EMC Seviyesi	TS/EN 61000-4 Level 3	TS/EN 61000-4 Level 3
Sonuç	Tüm modeller EMC Level 3 uyumlu	Tüm modeller EMC Level 3 uyumlu

Kriter 2: Port / Uplink Kapasitesi

	SMG411	SMG104	SMG818V5	SMG1000
PCIe Slot	Sınırlı	4x Gen3	8x (Gen5)	Model A: 5× Gen4 / Model B: 10× Gen4
Maks. Hız	10G	100G	100G	200G
Uygun Senaryo	Az port, düşük bant genişliği	Orta-yüksek port, çoklu uplink	Yüksek port yoğunluğu, çoklu kart	Yüksek port yoğunluğu, çoklu kart

Kriter 3: Fiziksel Alan

	SMG411	SMG104	SMG818V5	SMG1000
Form Faktör	1U Rackmount	1U Rackmount	2U Rackmount	4U Rackmount
Not	Dar kabin, sınırlı alan	Standart rack	Daha fazla kart kapasitesi	Daha fazla kart kapasitesi

Simgenet_SMG1000_Router_Hardware_User_Manual_TR.pdf Veri Sayfası & Donanım Kılavuzu · 4.4 MB İndir SMG1000 Hardware User Manual (ENG) Kullanım Kılavuzu (İngilizce) · 4.3 MB İndir Simgenet_SMG1000_Router_CE_EMC_LVD_Test_Raporlari_TR.pdf Sertifika · 1.3 MB İndir

Donanım Platformu
İşletim Sistemi	SMGOS (Simgenet in-house developed IP/MPLS NOS)
Form Faktörü	4U Rackmount 19"
İşlemci (CPU)	Intel Xeon ICX 4309Y 2P 8C / 2.8 GHz
Bellek (RAM)	16 GB DDR5 ECC (2 TB kapasiteye kadar genişletilebilir)
Depolama	128 GB PCIe M.2 SSD
Genişleme Kapasitesi
Model A	PCIe Gen3 x8 — maks 2× 100G
Model B	PCIe Gen5 x8 — maks 4× 100G/200G
Ek Kartlar	E1 G.703 kartları (2/4/8/16 port), RS-232/422/485 seri kartlar
Routing ve MPLS Protokolleri
IGP	OSPF, IS-IS
BGP	BGP, BGP Add-Path
MPLS	SR-MPLS, MPLS-TE, RSVP-TE, L2VPN/L3VPN, VRF
Overlay	VXLAN, VPN
Hızlı Yakınsama	ECMP, BFD
Zaman Senkronizasyonu	IEEE 1588 PTP v2
Yönetim Arayüzü	CLI (Cisco IOS benzeri komut satırı)
Yönetim	SNMP, Syslog, RADIUS (AAA)
Güç ve Çevresel Koşullar
Güç Kaynağı	2× 220 VAC, 500W (Redundant)
Çalışma Sıcaklığı	-20°C ~ +60°C
Güvenlik	IEC 62368-1
EMC Emisyon	TS EN 55032:2015+A11:2020 (Sınıf A)
EMC Bağışıklık	TS EN 55035:2017+A11:2020
ESD (IEC 61000-4-2)	Seviye 3
Radyasyonlu RF (IEC 61000-4-3)	Seviye 3
EFT/Burst (IEC 61000-4-4)	Seviye 3
Surge (IEC 61000-4-5)	Seviye 3
İletilen RF (IEC 61000-4-6)	Seviye 3
Manyetik Alan (IEC 61000-4-8)	Seviye 3
Gerilim Düşüşleri (IEC 61000-4-11)	Seviye 3
Harmonik	TS EN IEC 61000-3-2:2019+A1:2021
Flicker	TS EN 61000-3-3:2013+A2:2021
LVD	TS EN 62368-1:2020+A11:2020
RoHS	TS EN IEC 63000:2018
AB Direktifleri	2014/30/AB (EMC), 2014/35/AB (LVD), 2011/65/AB+2015/863/AB (RoHS)
Konumlandırma
Hedef Segment	Yüksek kapasiteli endüstriyel IP/MPLS Router — 100G/200G uplink
Kullanım Alanları	Enerji İletim (154/400 kV), Demiryolu Haberleşme, Telekom Backbone, Veri Merkezi Interconnect

Detaylı teknik bilgi için ürüne ait datasheet veya kullanım kılavuzu dokümanlarını inceleyiniz.
