Simgenet Industrial TPU

Cihaz; zorlu endüstriyel ortamlara uygun elektronik bileşenler, MOV tabanlı aşırı gerilim koruması ve CE/EMC/LVD uygunluklarıyla sahada güvenilir çalışır. RS232 (9.6K/19.2K), E1 G.703 (2.048 Mbps, HDB3, 120Ω, RJ45) ve tek mod (20–120 km, 1310/1550 nm) / çok mod (850 nm, 550 m) Fiber seçenekleriyle 1+1 yedekli link mimarisi sunar. Modüler tasarım sayesinde E1 ve/veya Fiber arabirimleri sonradan tak/çıkar yapılabilir. DIP switch ile E1 tarafında master/slave saat (clock) konfigürasyonu desteklenir.

Teknik özellikler

• G/Ç: 8×DI + 8×DO, giriş akımı <0.5 mA (40–300 VDC); çıkışlar 40–300 VDC’de sürekli 8 A, her port için <1 sn’de 40 A kısa devre dayanımı; ek olarak anlık ~70 A darbeye dayanım testleri. Tüm G/Ç kanalları birbirinden izoledir.

• Komut iletim süresi: RS232 9.6K/19.2K, E1 G.703 ve Fiber için uçtan uca <6 ms.

• Arayüzler ve modeller:

  • RS232 (DB9, 8N1, 9.6K/19.2K)

  • E1 G.703: 2.048 Mbps, G.704 çerçeve, HDB3, 120Ω, RJ45

  • Fiber: SC konnektör, tek mod 20/40/60/80/100/120 km; çok mod 550 m; modüller endüstriyel -40…+85 °C

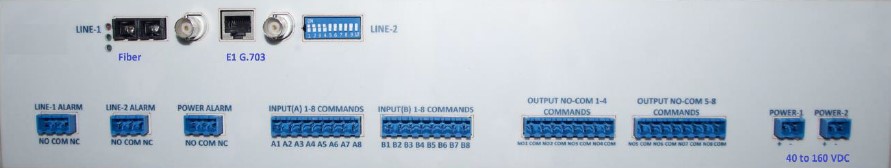

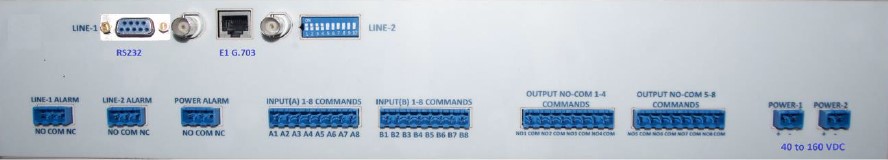

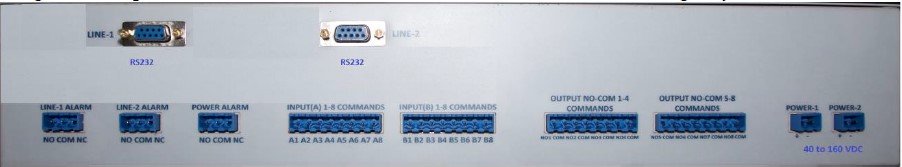

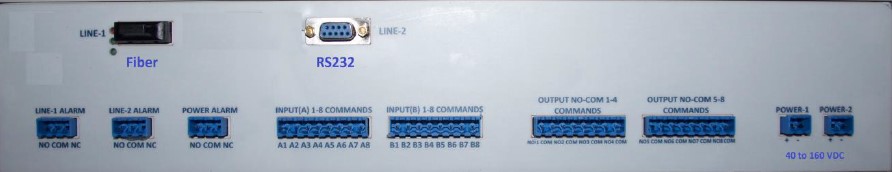

  • Şasi varyantları: 2×RS232, RS232+Fiber, RS232+E1, E1+Fiber (1+1 link)

• Güç: 1+1 yedekli PSU; 48–160 VDC giriş; 16 W (@48 VDC).

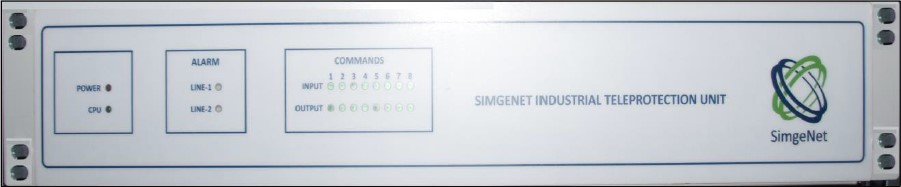

• Alarm & Gösterge: Güç ve her iki haberleşme hattı için röle alarm çıkışları (NO/NC/COM); ön panelde hat durum LED’leri ile 8×input/8×output LED göstergeleri.

• Çevresel koşullar: Çalışma -20…+60 °C, depolama -40…+85 °C, %90 RH yoğuşmasız.

• Fiziksel: 19" 2U; 482×370×85 mm, 6.2 kg.

• Sipariş seçenekleri: 4 ana şasi modeli; Fiber modülleri için 20/40/60/80/100/120 km opsiyonları.
