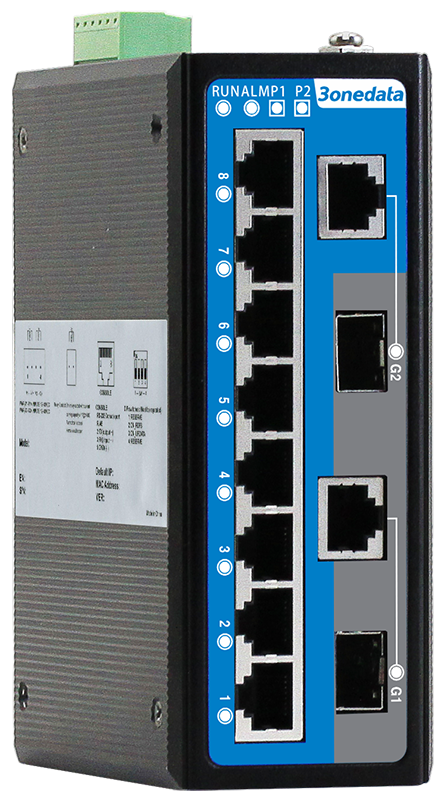

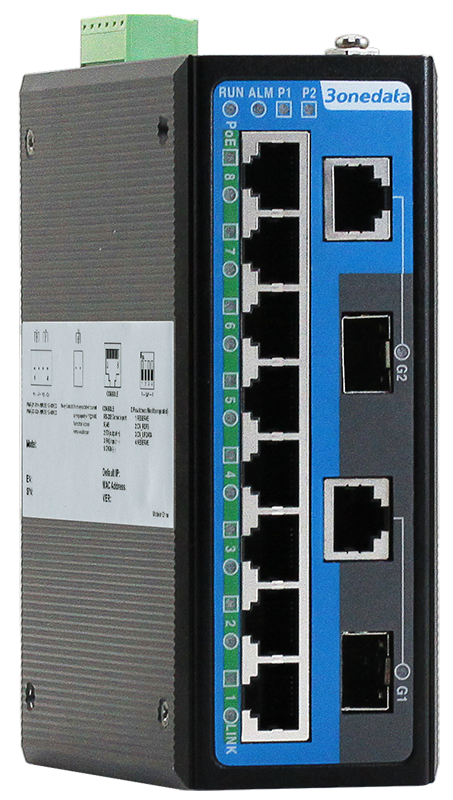

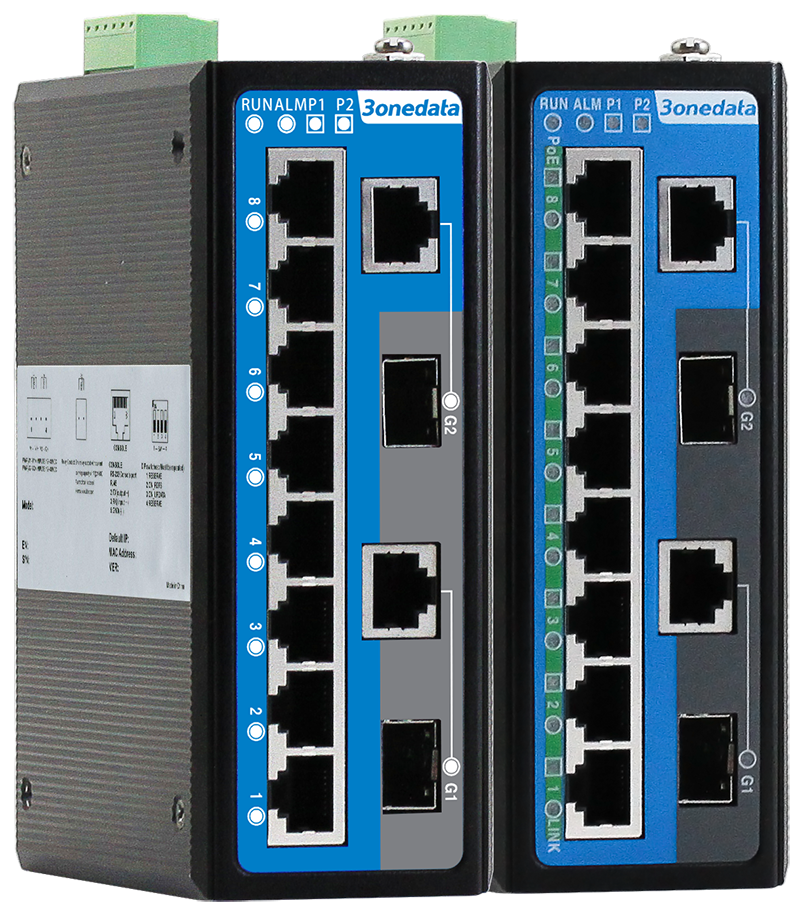

ES6210 serisi, 6/10 portlu 100M/ G igabit katman 2 yönetimli endüstriyel Ethernet anahtarlarıdır. Bu seri , 100M bakır port (isteğe bağlı PoE ) ve G igabit Combo port (SFP yuvası veya RJ45) sağlar ve PoE güç kaynağı, IEEE802.3af/at protokol standardına uygundur . Ayrıca , farklı ortamların gereksinimlerini karşılayabilen DIN Ray veya duvar montajına da uygundurlar .
Ağ yönetim sistemi, STP/RSTP, 802.1Q VLAN, QoS, LLDP, PoE Yapılandırması, IGMP Statik Çok Noktaya Yayın, Port Bağlantısı, Port Yansıtma vb. gibi çeşitli ağ protokollerini ve endüstriyel standartları destekler. Ayrıca, Port Yapılandırması, Port İstatistikleri, Erişim Kontrolü, Ağ Tanılama, Hızlı Yapılandırma, Çevrimiçi Yükseltme vb. dahil olmak üzere eksiksiz yönetim işlevlerine sahiptir ve CLI, WEB, Telnet, SNMP ve diğer erişim yöntemlerini destekler. Ağ yönetim sistemi arayüzünün kullanıcı dostu tasarımı, basit ve kullanışlı kullanımıyla kullanıcılara iyi bir deneyim sunar.
Bu seri, isteğe bağlı AC/DC güç kaynağını destekler. DC güç kaynağı girişi , bir güç kaynağı arızalandığında cihazın normal çalışmasını sağlayabilen iki bağımsız güç kaynağı devresidir. DIP anahtarının tasarımı, fabrika ayarlarının geri yüklenmesini sağlar. Güç kaynağı veya port bağlantısı arızalandığında, ALM göstergesi parlak yanar ve alarm gönderir. Bu arada, röleye bağlı alarm cihazı, hızlı sahne sorun giderme için alarm gönderir. Donanım, fansız, düşük güç tüketimi, geniş sıcaklık ve voltaj tasarımını benimser ve zorlu EMC gereksinimleri olan endüstriyel sahne ortamına uygun, sıkı endüstriyel standart testlerinden geçmiştir. Akıllı şebeke, raylı sistem, akıllı şehir, güvenli şehir, yeni enerji, akıllı üretim ve diğer endüstriyel alanlarda yaygın olarak kullanılabilir .
Teknik Özellikler
|
ndart ve Protokol |
10Base-T için IEEE 802.3 100Base-TX için IEEE 802.3u 1000Base-T için IEEE 802.3ab 1000Base-X için IEEE 802.3z Akış Kontrolü için IEEE 802.3x Spanning Tree Protokolü için IEEE 802.1D Hızlı Genişleyen Ağaç Protokolü için IEEE 802.1w VLAN için EEE 802.1Q CoS için IEEE 802.1p LACP için IEEE 802.3ad PoE için IEEE 802.3af PoE+ için IEEE 802.3at
802.1XA için IEEE 802.1X |
|
Yönetmek |
SNMP v1/v2c Ekipmanın Merkezi Yönetimi, Port Yansıtma, SFP DDM, QoS, LLDP, DHCP İstemcisi, Dosya Yönetimi, Port İstatistikleri |
|
Güvenlik |
Kullanıcı İzinlerinin Sınıflandırılması, Port Alarmı, Güç Kaynağı Alarmı, Fırtına Bastırma |
|
Anahtar Fonksiyonu |
802.1Q Vlan, Statik Port Toplama, Bant Genişliği Yönetimi, Akış Kontrolü |
|
Tekli yayın / Çoklu yayın |
Statik Çoklu Yayın, IGMP-Dinleme |
|
Yedeklilik Protokolü |
SW-Halka, STP/RSTP |
|
Zaman Yönetimi |
SNTP |
|
Yetki Belgesi |
Tek PoE portunun maksimum gücü : 30W PoE'nin güç kaynağı pini: V+, V+, V-, V- Pin 1, 2, 3, 6'ya karşılık gelir |
|
Arayüz |
100M bakır bağlantı noktası: 10/100Base-T(X), RJ45, Otomatik Akış Kontrolü, Tam/yarım Dupleks Modu, MDI/MDI-X Otomatik Ayarlama Kombo portu: 10/100/1000Base-T(X) veya 1000Base -X Konsol portu: CLI komut satırı yönetim portu (RS-232), RJ45 Alarm portu: 2 pinli alarm terminal blokları dahil 6 pinli 5,08 mm aralıklı terminal blokları, 1 röle alarm çıkışını destekler, akım taşıma kapasitesi 1A @ 30 VDC veya 0,3 A @ 12 5 VAC'dir |
|
LED Göstergesi |
Çalışma Göstergesi, Port Göstergesi, Güç Kaynağı Göstergesi, Alarm Göstergesi, PoE Göstergesi (sadece PoE ürünleri için) |
|
Özelliği Değiştir |
İletim modu: depola ve ilet MAC adresi: 8K Paket arabellek boyutu: 1Mbit Arka panel bant genişliği: 7,6 G Anahtarlama zaman gecikmesi: <10μs |
|
Güç Gereksinimi |
İsteğe bağlı 24VDC, 48VDC veya 220VAC , 6 pinli 5,08 mm aralıklı terminal blokları , 4 pinli güç kaynağı terminal blokları dahil D C çift güç kaynağı yedekliliği, ters bağlantı önleme |
|
Güç Tüketimi |
l Yüksüz: ≤ 4,9W@48VDC l Tam yük: ≤ 122,8W@48VDC |
|
Çevresel Sınır |
Çalışma sıcaklığı aralığı: -40~75 ℃ Depolama sıcaklığı aralığı: -40~ 8 5 ℃ Bağıl nem: %5 ～%95 (yoğuşma yok) |
|
Fiziksel Özellik |
Muhafaza: IP40 koruması, metal Kurulum: DIN-Ray veya duvar montajı Boyutlar (G x Y x D): 53 mm×1 38 mm×1 1 0 mm Ağırlık: ≤ 0,62 kg |
|
Endüstriyel Standart |
IEC 61000-4-2 (ESD, elektronik statik deşarj ), Seviye 3 l Hava deşarjı: ±8kV l Temas deşarjı: ±6kV
IEC 61000-4-4 (EFT , elektriksel hızlı geçici darbeler ), Seviye 3 l Güç kaynağı: ±2kV l Ethernet portu: ± 1 kV l Röle: ±2kV
IEC 61000-4-5 (Dalgalanma), Seviye 3 l Güç kaynağı: ortak mod±2kV, diferansiyel mod±1kV l Ethernet portu: ortak mod±2kV, diferansiyel mod±1kV l Röle: ortak mod±2kV, diferansiyel mod±1kV
Şok: IEC 60068-2-27 Serbest düşme: IEC 60068-2-32 Titreşim: IEC 60068-2-6 |
|
Sertifikasyon |
CE, FCC, RoHS |
|
Garanti |
5 yıl |
