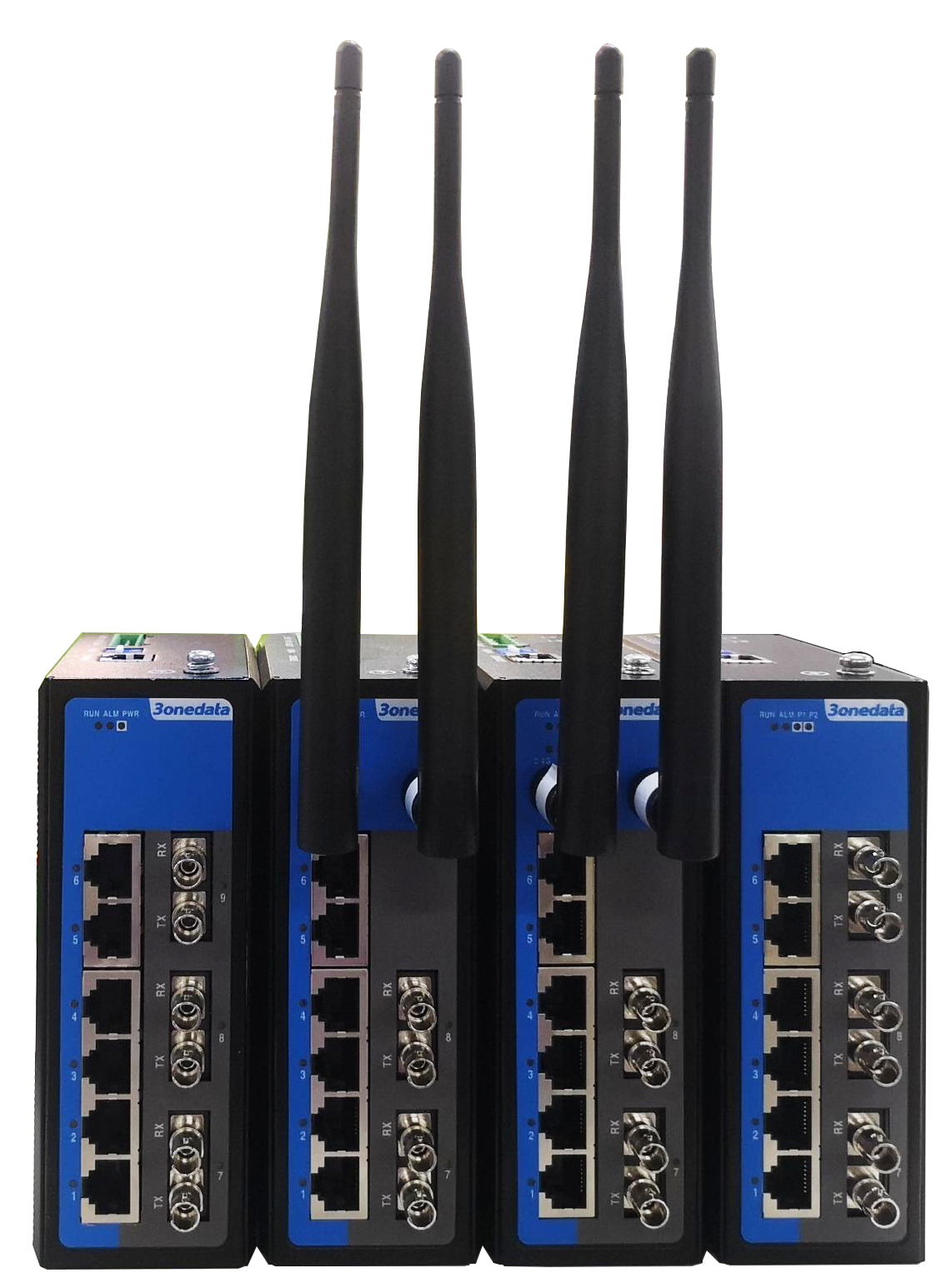

IES6100 serisi, 8/9 portlu fiber/bakır katman 2 yönetimli endüstriyel Ethernet anahtarlarıdır. Bu seri 4 ürün sunar ve 100M bakır portları, fiber portları, WiFi anten arayüzlerini ve diğer arayüz türlerini destekler. Farklı uygulama ortamlarının gereksinimlerini karşılamak için duvar veya DIN-Ray montajına uygundurlar.

Ağ yönetim sistemi, STP/RSTP, MRP, 802.1Q VLAN, QoS Fonksiyonu, LLDP, IGMP Snooping Fonksiyonu, Port Trunk, Port Yansıtma, 802.1X, Modbus TCP gibi çeşitli ağ protokollerini ve endüstriyel standartları destekler; Kablosuz AP modunu ve köprü modunu destekler; Ayrıca SNMP, DHCP Sunucusu, Port Yapılandırması, Port İstatistikleri, Erişim Kontrolü, Ağ Tanılama, Hızlı Yapılandırma, Çevrimiçi Yükseltme vb. dahil olmak üzere eksiksiz yönetim fonksiyonlarına sahiptir ve CLI, WEB, Telnet, SNMP ve diğer erişim yöntemlerini destekler. Ağ yönetim sistemi, kullanıcı dostu arayüz tasarımı ve kolay ve rahat kullanımıyla size harika bir kullanıcı deneyimi sunabilir.

Bu cihaz serisi, port alarmını destekler. DC güç ürünleri, bir güç kaynağı arızalandığında cihazın normal şekilde çalışmaya devam edebilmesini sağlamak için iki bağımsız güç kaynağı devresi kullanır. Güç kaynağı veya port bağlantısı arızalandığında, ALARM göstergesi parlak yanar ve alarm gönderir. Bu arada, röleye bağlı alarm cihazı, hızlı sahne sorun giderme için alarm gönderir. Donanım, fansız, düşük güç tüketimi, geniş sıcaklık ve voltaj aralığına sahip bir tasarım benimser ve zorlu EMC gereksinimleri olan endüstriyel sahne ortamına uygun, sıkı endüstriyel standart testlerinden geçmiştir. Akıllı şehir, raylı ulaşım, akıllı şehir, güvenlik şehri, yeni enerji, akıllı üretim ve diğer endüstriyel alanlarda yaygın olarak kullanılabilir.
Teknik Özellikler

Standart ve Protokol	10Base-T için IEEE 802.3 100Base-TX ve 100Base-FX için IEEE 802.3u Akış Kontrolü için IEEE 802.3x Spanning Tree Protokolü için IEEE 802.1D Hızlı Genişleyen Ağaç Protokolü için IEEE 802.1w VLAN için IEEE 802.1Q CoS için IEEE 802.1p LLDP için IEEE 802.1AB 802.1X Kimlik Doğrulaması için IEEE 802.1X
Yönetmek	SNMP v1/v2c/v3 Ekipmanın Merkezi Yönetimi, Port Yansıtma, QoS, LLDP, DHCP Sunucusu, Dosya Yönetimi, Port İstatistikleri
Güvenlik	Kullanıcı İzinlerinin Sınıflandırılması, Port Alarmı, Güç Alarmı, IEEE802.1X, Eşik Alarmı, Döngü Koruması
Anahtar Fonksiyonu	802.1Q VLAN, Statik Port Toplama, Bant Genişliği Yönetimi, Akış Kontrolü
Tekli yayın / Çoklu yayın	Statik Çoklu Yayın, IGMP-Dinleme
Yedeklilik Teknolojisi	Halka, STP/RSTP, MRP
Kablosuz	AP, köprü
Arayüz	100M bakır bağlantı noktası: 10/100Base-T(X), RJ45, Otomatik Akış Kontrolü, Tam/Yarım Dupleks Modu, MDI/ MDI-X Otomatik Ayarlama 100M fiber bağlantı noktası: 100Base-FX, 1×9 fiber bağlantı noktası Konsol portu: CLI komut satırı yönetim portu (RS-232), RJ45 Alarm portu: 6 pinli 5,08 mm aralıklı terminal blokları (röle için 2 pin), 1 röle alarm çıkışını destekler Anten arayüzü: 2 WiFi anten arayüzü, RPSMA-K (Dişi)
Gösterge	Çalışma Göstergesi, Port Göstergesi, Güç Kaynağı Göstergesi, Alarm Göstergesi
Özelliği Değiştir	İletim modu: depola ve ilet MAC adresi: 8K Arabellek: 1Mbit Arka panel bant genişliği: 7,6 G Anahtarlama zaman gecikmesi: <10μs
Güç Kaynağı	l DC güç kaynağı Anma gerilimi 12/24/48VDC (9-60VDC), çift güç kaynağı ve dahili aşırı akım korumasına sahip 6 pinli 5,08 mm aralıklı terminali destekler, güç kaynakları 4 pin kaplar l DC güç kaynağı 20VAC/DC (85~264VAC/DC), dahili aşırı akım korumasına sahip 6 pinli 5,08 mm aralıklı terminali destekler, güç kaynakları 4 pin kaplar
Güç Tüketimi	IES6100-6T2F-W2-2LV Tam yük: 8,3 W@24 VDC IES6100-6T2F-W2-2LV Yüksüz: 7,2 W@24 VDC
Çalışma Ortamı	Çalışma sıcaklığı: -40~75 ℃ Depolama sıcaklığı: -40~85 ℃ Bağıl nem: %5～%95 (yoğuşma yok)
Fiziksel Özellik	Muhafaza: IP40 koruması, metal Kurulum: DIN-Ray veya duvar montajı Boyutlar (G x Y x D): 53 mm × 138 mm × 110 mm Ağırlık: 750g
Endüstriyel Standart	Ø DC ürünleri IEC 61000-4-2 (ESD, elektronik statik deşarj), Seviye 4 l Hava deşarjı: ± 15kV l Temas deşarjı: ±8kV IEC 61000-4-4 (EFT, elektriksel hızlı geçici darbeler), Seviye 4 ben Güç kaynağı: ±4kV l Ethernet portu: ±2kV l Röle: ±4kV IEC 61000-4-5 (Dalgalanma), Seviye 4 l Güç kaynağı: ortak mod±4kV, diferansiyel mod±2kV l Ethernet bakır portu: ±4kV Ø AC ürünleri IEC 61000-4-2 (ESD, elektronik statik deşarj), Seviye 4 l Hava deşarjı: ± 15kV l Temas deşarjı: ±8kV IEC 61000-4-4 (EFT, elektriksel hızlı geçici darbeler), Seviye 3 l Güç kaynağı: ±2kV l Ethernet portu: ±2kV l Röle: ±4kV IEC 61000-4-5 (Dalgalanma), Seviye 3 l Güç kaynağı: ortak mod±2kV, diferansiyel mod±1kV l Ethernet bakır portu: ±4kV Şok: IEC 60068-2-27 Serbest düşme: IEC 60068-2-32 Titreşim: IEC 60068-2-6
Kimlik doğrulama	CE, FCC, RoHS
Garanti	5 yıl

Mevcut Modeller	100M Bakır Port	100M Fiber Bağlantı Noktası	Anten Arayüzü	Güç Kaynağı
IES6100-6T3F-2LV	6	3	―	9-60VDC , çift güç kaynağı
IES6100-6T3F-HV	6	3	―	220VAC/DC
IES6100-6T2F-W2-2LV	6	2	2	9-60VDC , çift güç kaynağı
IES6100-6T2F-W2-HV	6	2	2	220VAC/DC

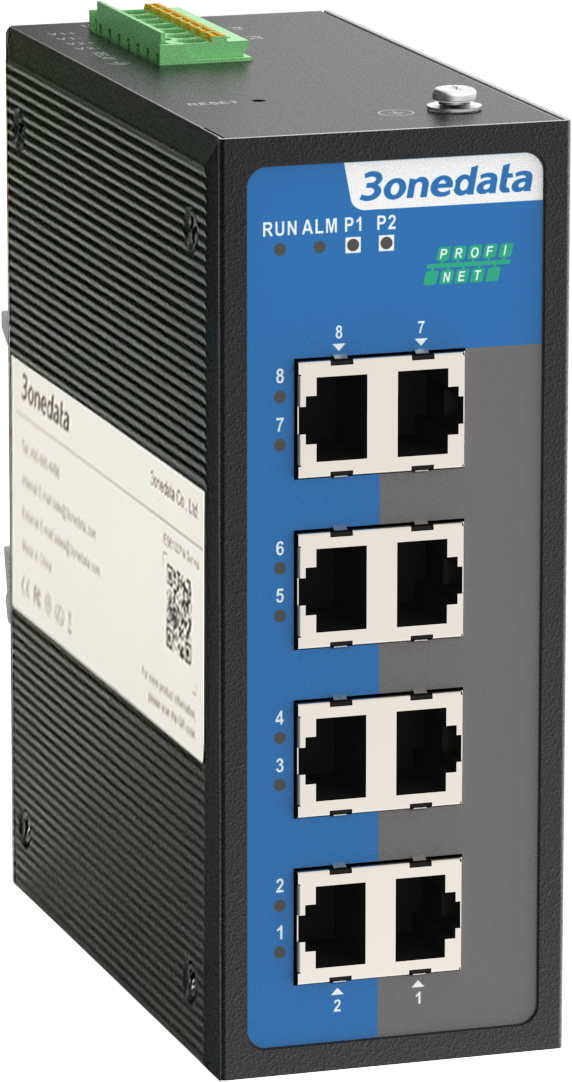

3onedata IES6100-IES6100PN-8T-2LV Series
